电力系统中的配电柜,你了解多少?

来自:上海日腾工业控制设备有限公司 发布日期:2024/1/5
核心提示:上海日腾工业控制设备有限公司自成立以来一直专注于电气控制设备的设计、开发及方案解决。公司依照现代化企业管理制要求,制定了企业的质量保证体系,全面实施ISO9000国际质量体系管理,认证体系覆盖了公司产品的设计、开发、销售和售后服务等全过程,同时公司对所生产的低压成套进行强制性产品认证,通过了“3C”证书认证。 长期的市场开发使日腾工控拥有一支专业而优秀的工程技术团队,在电气自动化控制系统设计、开发、生产、调试维护方面取得了骄人技术和宝贵经验。公司产品以“设计合理”,“技术先进”,“交货快捷”,“服务优良”,“性价比高”,在用户界树立起良好的声誉和口碑。

电力系统


配电柜定义

在电力系统的末端负责分配电能和电力线路、用电设备的监测、控制而集成电气元件的柜体被称为配电柜。

配电柜就是开关柜和配电箱在广义概念上的合称。

开关柜和配电箱的区别

开关柜是一种成套开关设备和控制设备,主要对电力线路、主要用电设备的控制、监视、测量和保护,体积大,常设在变电站和配电室内。

配电箱主要对用电设备控制、分配电能,对线路的过载、短路、漏电起保护作用,体积小,适用各种场所。

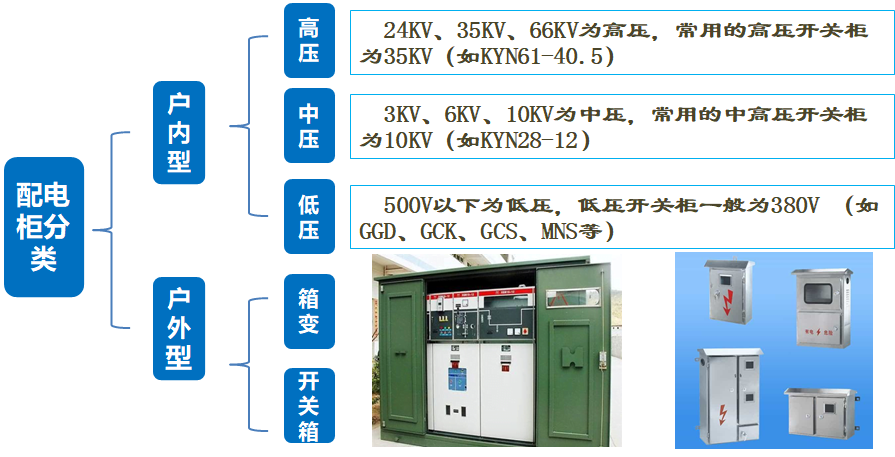

按电压等级分类

开关柜中,500V以下为低压,3KV、6KV、10KV为中压,24KV、35KV、66KV为高压,其中66KV很少用。

目前,常规的低压开关柜一般为380V (如GGD、GCK、GCS、MNS等);中高压开关柜一般为3KV、6KV、10KV、24KV、35KV,我们常用的中高压开关柜为10KV和35KV(如KYN28-12、KYN61-40.5)。

配电柜的分类

按电压波形分类

可以分为直流开关柜、交流开关柜。

按安装地点分类

可以分户内式开关柜和户外式开关柜。

按断路器安装方式分类

可以分为移开式开关柜和固定式开关柜。

按配电装置绝缘特点分类

可以分户空气绝缘敞开式开关柜、气体绝缘金属密闭式(GIS)开关柜及混合技术(MTS)开关柜。

按结构形式分类

中高压开关柜:按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜、金属封闭箱式开关柜和敞开式开关柜四大类。

低压开关柜分为抽出式开关柜(GCS、GCK、MNS等),固定式开关柜(GGD、XM配电箱、XL动力柜等)。

按用途分类

分为进线柜、出线柜、计量柜、补偿柜(电容柜)、转角柜、母线联络柜、PT柜、隔离柜
